Токарно-фрезерная обработка

Токарная и фрезерная обработка металлов на современных универсальных и ЧПУ станках

Изготовление от 1 детали по Вашему чертежу или образцу
Точность по диаметрам до 0.015мм, точность линейных размеров до 0.02мм (IT13/2-IT12/2)
Точение в разрезных муфтах для обеспечения биения после переустанова детали до 0.01мм
Цифровые микрометры, ГОСТ калибры
Точность резьб до 6G

Что Вы получаете обратившись к нам:

Консультация инженера технолога-машиностроителя
Подбор материала и термообработки до требуемых свойств металла
Консультация по посадкам, допускам на базе аналогичных узлов
Детали, изготовленные по ТЗ и чертежам
Отпускной ОТК с проверкой изделий калиброванными микрометрами с точностью до 0.005мм
Проверка резьб калибрами, сличение шероховатостей по образцам под микроскопом.
Термическую, токарную, фрезерную, полировальную обработку у одного ответственного исполнителя полного цикла

Габариты деталей, токарная обработка. Точность 0.015/0.02мм, угловой размер (приводной инструмент) до 0,3 градуса на полный оборот:

длина 1000мм (межцентровое), диаметр 90мм
длина 600мм (межцентровое), диаметр 150мм
длина до 150мм, диаметр до 200мм

Габариты деталей, фрезерная обработка (стали), точность 0.1/0.1мм (широкоуниверсальный инструментальный фрезерный станок):

длина 630мм (межцентровое), ширина 200 мм, высота 380мм
Поворотный стол уменьшает максимальную глубину на 150мм

Габариты деталей, фрезерная обработка (пластики, дерево, неметаллы) 3 оси, точность 0.1/0.1мм:

длина 1600мм (межцентровое), ширина 1200 мм, высота 100мм

[njtele_button id=»257″]

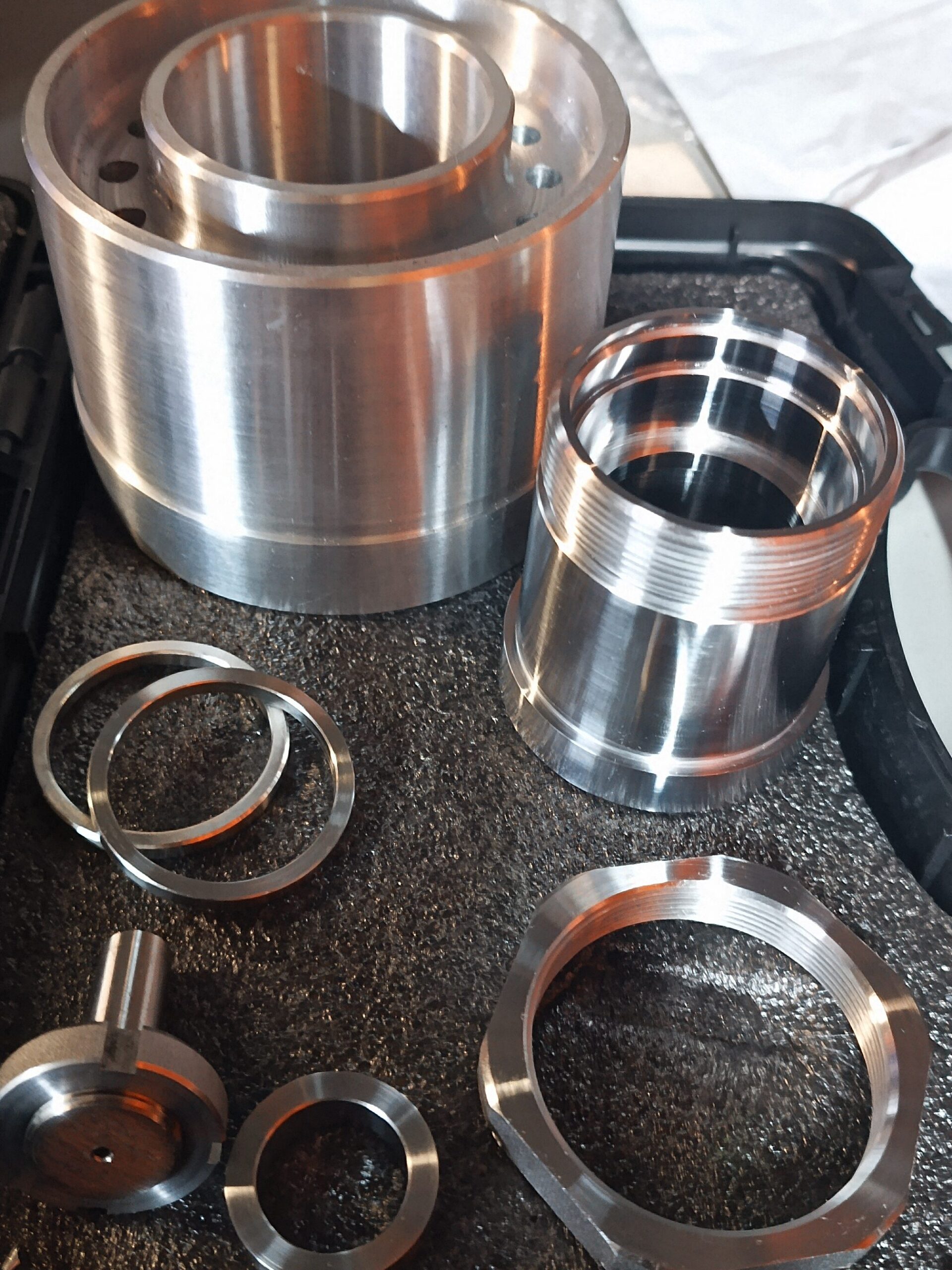

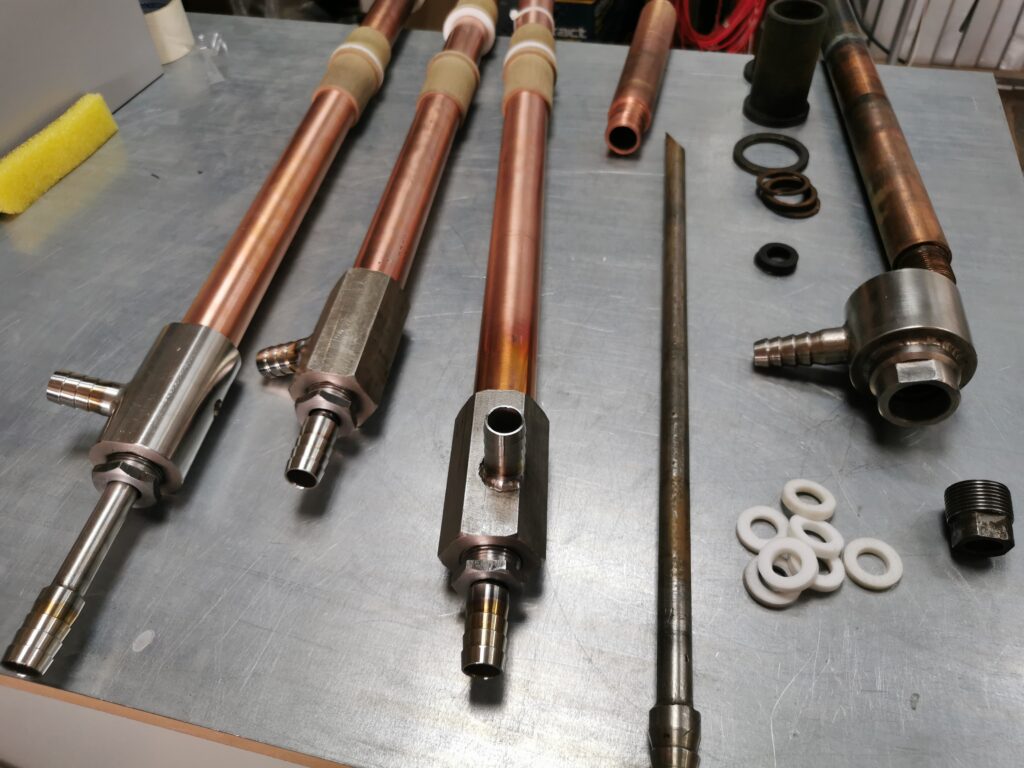

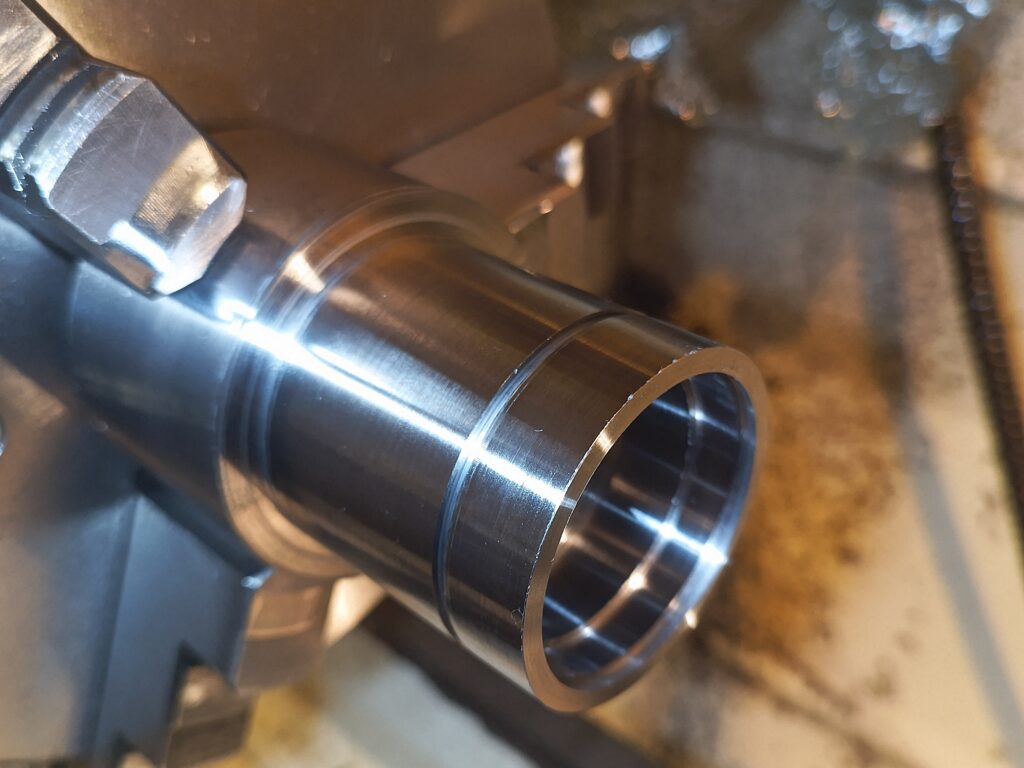

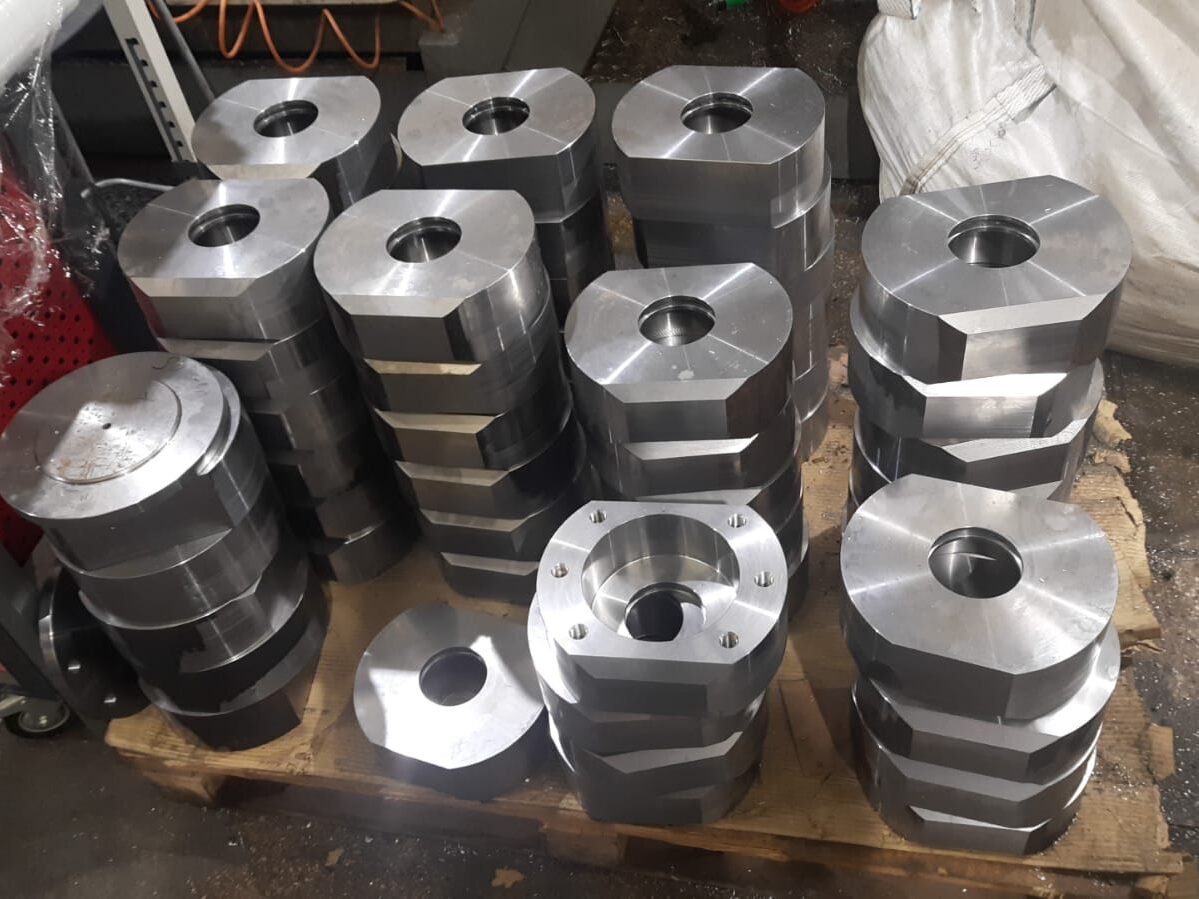

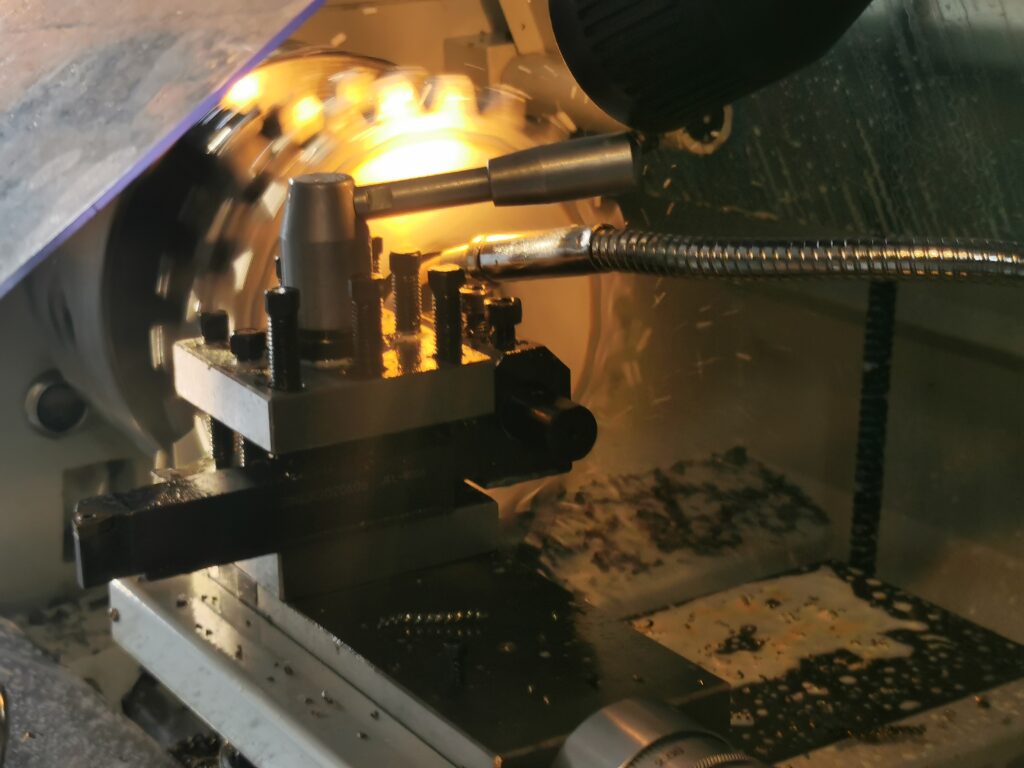

Наши работы и процессы:

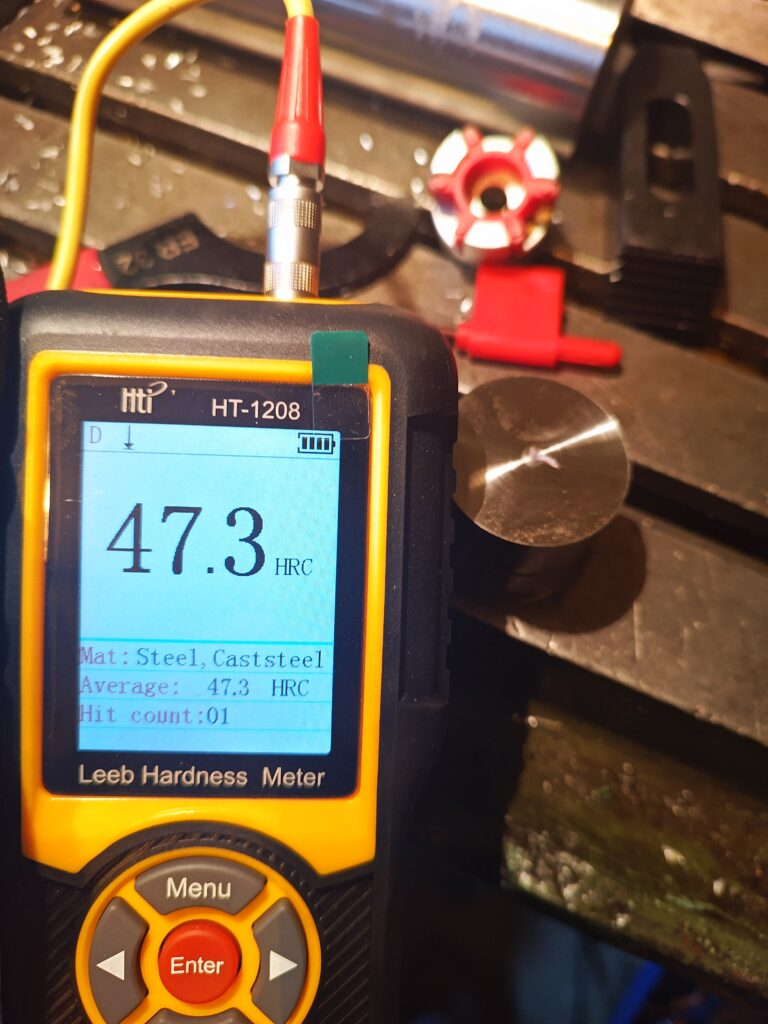

Измерение твердости закаленной заготовки перед финишной токарной обработкой

Отправьте нам макет на расчет на info@laserdetal.ru или МАХ / +7916 0797866 и оперативно получите предложение по изготовлению! Для ускорения просьба сразу уточнить толщину, материал и планируемое количество единиц.

Стоимость токарно-фрезерной обработки:

При расчете стоимости важно учитывать, что стоимость изделия складывается из суммарно затраченного времени на изготовление, при этом непосредственно снятие материала составляет в серийном производстве (10 и более деталей) около 70%, а при штучных или высокоточных деталях может составлять до 20% всего затраченного времени, остальное время занимают такие операции как: подбор и установка оснастки, очистка и промежуточные контрольные замеры, установка детали без биения и привязка инструмента, термообработка (включая ТО контрольного образца, нагрев и остывание печи), если обработка на нескольких станках — точное выставление на каждом станке и тп. Соответственно деталь одной формы по 14 квалитету без термообработки и она же по h6/H6 и IT12/2 с закалкой, отпуском, переустановкой с биением <0.01 будет иметь разницу в несколько раз. Мы изготавливаем детали в соответствии с чертежами или согласованными требованиями, поэтому при подготовке чертежей рекомендуем учитывать, что количество точных размеров, особенно с высоким качеством поверхности (менее Ra1.25), а также точность при переустановке детали наибольшим образом влияет на стоимость отладки и изготовления одного изделия как на универсальном, так и на ЧПУ оборудовании.

Примерная стоимость типовых деталей:

минимальный заказ: 5000р токарный, 5000р фрезер, 5000р термообработка.
вал д40 c термообработкой: шпонками, 2 посадки под подшипник 7 квалитета, 1 диаметр полировка под сальник, 2 осевых винта, 2 канавки под кольца — 25 тыс рублей / 1 шт; 40тыс рублей /2 штуки; +15 тыс р последующие
гильза/корпус подшипников с термообработкой: д90, 2 посадки под подшипник 7 квалитета, 2 канавки под кольца, точение с 2х сторон (переустанов с биением <0.02) — 20..50 тыс рублей
Расточка 10 шестерен до д45 и вырезание шпонок: 30 тыс рублей (3 тыс рублей/шестерня)
Сложные поверхности (ЧПУ) от 30 000 серия
Гайки/винты c закалкой, шлифованные, точность 6g под калибры — 10 тыс рублей 1шт, 50 тыс рублей 10шт.

Стоимость выше усредненная, конечная стоимость согласовывается по чертежу или образцу.

Возможно вам также будет интересно заказать другие виды обработки. Наше оборудование позволяет обрабатывать детали любой сложности в пределах допустимых технологических возможностей оборудования :

1. Оперативный лазер в Химках (Московская обл) — (изготовление небольшой партии, точное позиционирование и экспериментальные образцы — в среднем от 1 до 3 рабочих дней от заказа )

Резку листов чёрной стали толщиной до 8 мм.
ручной и автоматический поиск кромки и выставление детали с точностью до 0,5мм/1м
Обработку нержавеющей стали до 3 мм.
Лазерную резку алюминиевых деталей до 4 мм.
Резку латуни до 3 мм.
Обработку меди до 2 мм.
Минимальная толщина обрабатываемого листа составляет 0,15 мм (жести из спецсплавов).
Максимальный размер обрабатываемого поля на листе составляет 1250х2500 мм.
резка дверей щитов и др готовых изделий материалов
Точная гравировка и маркировка вырезаемой детали

2. Широкоформатный (6м) лазер в г. Ржев, (отправка ТК или перевозка в Химки каждую неделю):

Резку листов чёрной стали толщиной до 16 мм.
Лазерную резку алюминиевых деталей до 10 мм.
Резку латуни до 5 мм.
Обработку меди до 3 мм.
Максимальный размер обрабатываемого листа составляет 1500х6000 мм.
Резка под углом (фаска)
Резка труб до 180мм

3. Электроэрозионный станок в Химках (Московская обл)

Размер рабочего стола, мм 740×470
Ход рабочего стола, мм 350×450
Максимальная толщина резки заготовки, мм 400
Прецизионная резка любых токопроводящих материалов подходящего размера — листы, плиты, круг, труба и тп.

4. Гибочный станок с многошаговым ЧПУ Siemens и универсальной оснасткой AMADA в Химках (Московская обл) — идеальная повторяемость и высокая производительность делают изготовление средних и больших партий еще выгоднее.

длина гиба 1600мм
минимальная полка на типовой матрице 13мм
возможность проектирования и оперативного изготовления на своем оборудовании нестандартных матриц и пуансонов под ваше изделие (от 6 р.д) — доступно даже для мелкосерийных изделий!
гибка от 1 дня

5. Гибочный станок с длиной матрицей 3100мм с ЧПУ контроллером ( в г. Ржев).

длина гиба 3100мм, усилие 175т
Заказы от 100 000 рублей
срок изготовления от 14 дней. (среднее 14-30 к. дней)

6. Универсальный токарный станок с УЦИ (г. Химки)

длина вала 1000мм при толщине до 50 мм
максимальный диаметр заготовки 320мм длина до 200мм
Сверлильно-фрезерная голова (пазы до 4 мм)

7. Фрезерный станок ЧПУ

Поле 400х200
точность 0,03 по ХУ, 0,1 по Z
максимальная концевая фреза <16мм
фрезеровка металлов и неметаллов

8. Фрезерный станок ЧПУ

Поле обработки 1250х2500х100мм
Обработка пластиков, оргстекла и композитов

Отправьте нам макет на расчет на info@laserdetal.ru или Telegram @Strelov_AV / +7916 0797866 и оперативно получите предложение по изготовлению! Для ускорения просьба сразу уточнить толщину, материал и планируемое количество единиц.
